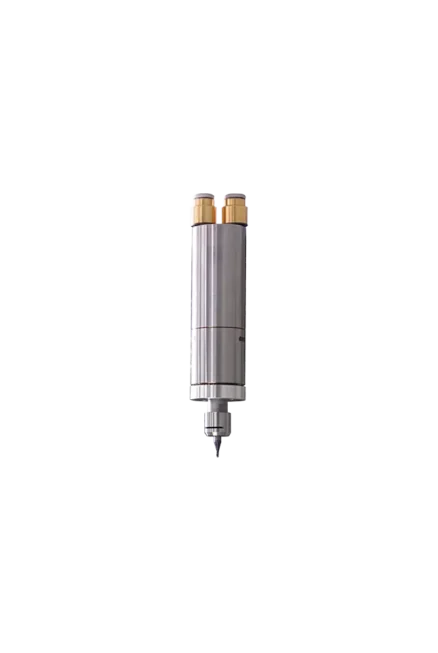

825CX
Outils dynamiques miniatures pour les automatiques suisses
Les industries médicales, aéronautiques et métallurgiques augmentent leur productivité, réduisant ainsi le 825CX dans les tours automatiques. Ces tours à poupée mobile fonctionnent 7 jours sur XNUMX sous d'énormes pressions en matière de coûts et de délais. Le succès économique de la production dépend de la vitesse et de la fiabilité de l'entraînement moteur, mais la technologie obsolète des moteurs a limité la productivité et entraîné des coûts élevés. Le La série 825CX fonctionne 24h/7 et 60,000j/80,000 à XNUMX XNUMX/XNUMX XNUMX tr/min accélérant votre cadence de production. Cette puissante broche brevetée est dotée d'un régulateur qui maintient votre vitesse nominale lors de la coupe. Les Air Turbine Live Tools® sont des entraînements directs à faible friction avec seulement 2 pièces mobiles, ce qui entraîne une absence de chaleur et une grande fiabilité à grande vitesse. Connectez simplement une alimentation en air propre à sec de 90 psi, 6.2 bars et fraisez sur votre machine automatique.
Zone montable de Ø 25 mm OD sur 73.5 mm. Complètement scellé avec des tuyaux d'échappement.
3,250.00 $
| Spécifications de la série 825CX | ||
| Vitesse | 60,000 RPM | 80,000 RPM |
| Puissance | 0.15 HP (0.11 kW) | |
| Pression d'air d'admission | 90 psi (6.2 bar) | |
| Consommation d'air au repos | 3.5 PCM (1.65 L/s) | |
| Flux de travail de consommation d'air | 5 PCM (2.36 L/s) | |
| Taille minimale des tuyaux et raccords d’air | 4 mm de diamètre intérieur | |
| Niveau sonore | Moins de 78 dBA | |
| Capacité maximale de la tige | ER8 UP - 1/8" (3 mm) | |
| Poids de l'outil dynamique | 5.6 onces (0.158 kg) | |
| Spécifications du 825CX |
| Vitesse |
| Puissance |
| Pression d'air d'admission |
| Consommation d'air au repos |
| Flux de travail de consommation d'air |
| Taille minimale des tuyaux et raccords d’air |
| Niveau sonore |
| Capacité maximale de la tige |
| Poids de l'outil dynamique |
| 60,000 RPM | 80,000 RPM |
| 0.15 HP (0.11 kW) | |
| 90 psi (6.2 bar) | |
| 3.5 PCM (1.65 L/s) | |
| 5 PCM (2.36 L/s) | |
| 4 mm de diamètre intérieur | |
| Moins de 78 dBA | |
| ER8 UP - 1/8" (3 mm) | |
| 5.6 onces (0.158 kg) | |
Production plus rapide avec une finition plus soignée grâce aux outils à turbine à air haute vitesse®
Faites voler l'acier inoxydable à 80,000 XNUMX tr/min sur votre tour bleu
Lancez la série 825CX pour une coupe à grande vitesse.

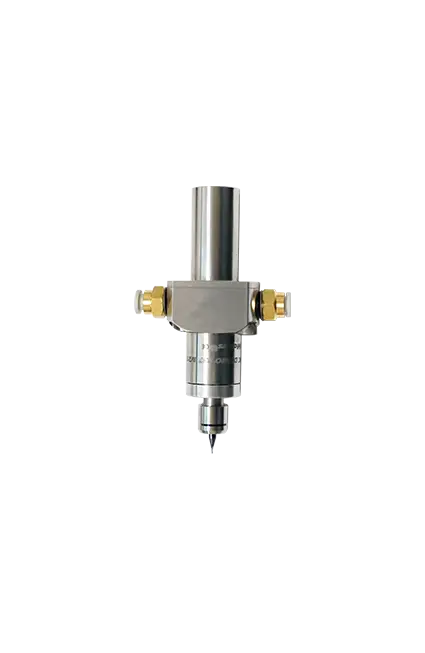

Voir plus de Live Tools® pour turbines à air

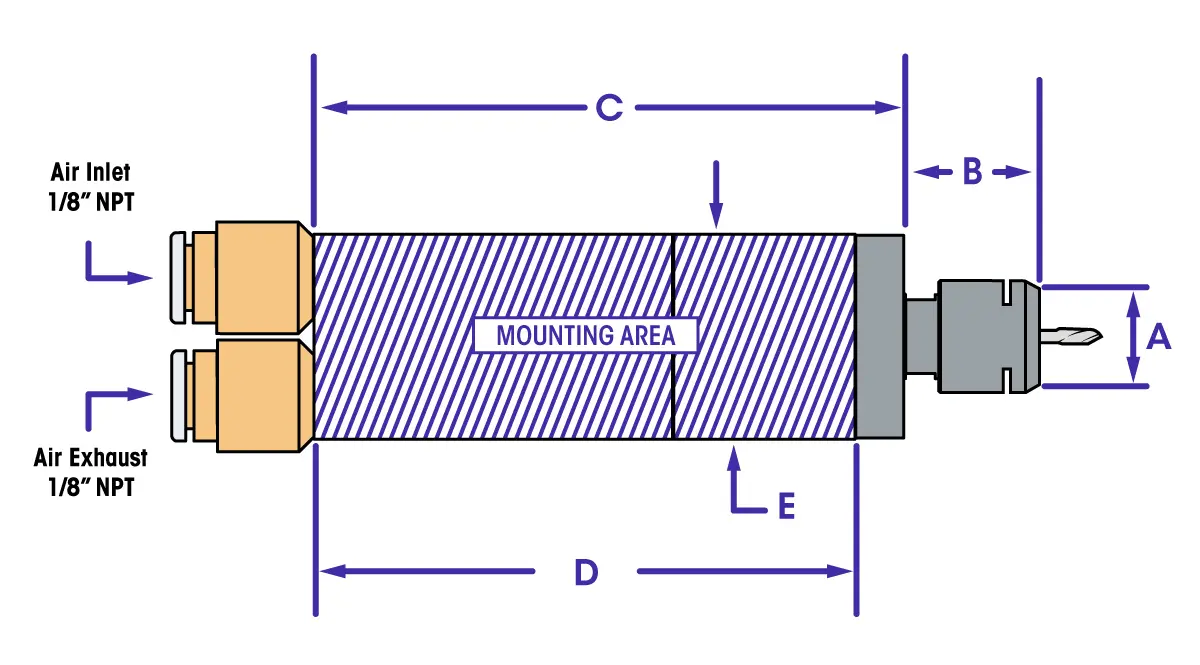

Dimensions du 825CX
Tous les raccords, raccords et tuyaux doivent avoir un diamètre interne d'au moins 4 mm.
| Dimensions du 825CX | |||||
| A | Ø0.47" (12 mm) | C | 3.09 "(78.36 mm) | E | Ø0.98”(25mm) |
| B | 0.72 ”(18.29 mm) | D | 2.9 ”(73.53 mm) | ||
| Dimensions du 825CX | |
| A | Ø0.47" (12 mm) |
| B | 0.72 ”(18.29 mm) |
| C | 3.09 "(78.36 mm) |
| D | 2.9 ”(73.53 mm) |
| E | Ø0.98”(25mm) |
MATERIEL
Équipement inclus
Équipement standard
Système de pinces ER8 UP. 1/8” ou 3 mm en standard, d'autres tailles sont disponibles. Alimentation en air sec et propre de 90 psi / 6.2 bar sans huile requise.
| Modèles d'accessoires | Références de ventilateurs |
|---|---|
| Filtre Régulateur / Extracteur Faible Débit | 30006 |
| Tube 6 mm OD - 4 mm ID (commander au pied) | 16520 |
| Tuyau et raccord – 8 mm OD – 5 mm ID – 12' | 30041 |
| ER8 HAUT - 1/8" | ER8 HAUT - 3 mm | ||
|---|---|---|---|
| Vitesse RPM | Références de ventilateurs | Vitesse RPM | Références de ventilateurs |
| 60,000 | 80012 | 60,000 | 80013 |
| 80,000 | 80016 | 80,000 | 80017 |
